Hardware Aufbau
Platine 1 Version b
Nachdem
die Platine fertig geroutet und bereits bestellt war hatte ich die Idee
auf den Arduino zu verzichten. Hierzu müssen lediglich der ATmega168
µController und der FT232 Schnittstellen Wandler auf der Platine
integriert werden. Die beiden Bauteile kosten je knapp 5€ somit ist
diese Lösung günstiger.
Leider gibt es den FT232 nur im SMD
Gehäuse, dadurch wird das verlöten etwas fummelig. Nachteil, der ATmega
auf dem Arduino enthält bereits bei Auslieferung einen kleinen
Bootloader mit dessen Hilfe man ohne externen Programmer ein Programm
via der USB Schnittstelle laden kann. Bei dieser Lösung muss entweder
das für linslot nötige Programm, oder eben der Bootloader (wird auf der
Arduino Homepage frei zur Verfügung gestellt) mittels Externem
Programmer geladen werden.
Für einen Programmer zum Anschluss an
den parallel Port des PC benötigt man nur einen Stecker und ein paar
Widerstände. Eine kurze Aufbauanleitung für Programmer und hoch
laden des Bootloader folgt noch. Das muss ich selbst erst noch testen.

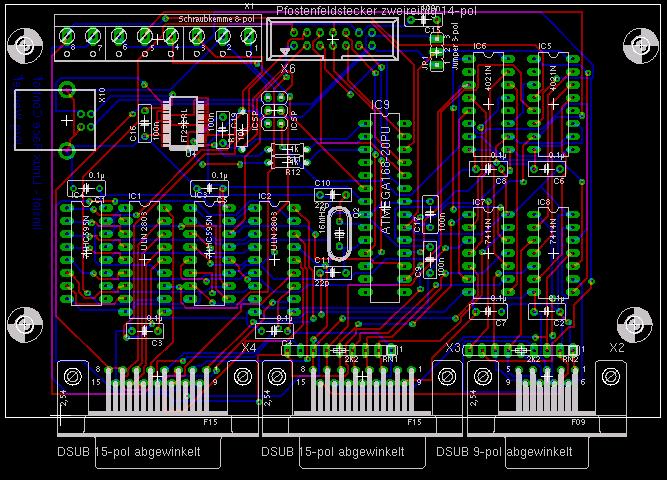

Das Layout der Version b:
Da
ich die andere Platine bereits für 40€ bestellt hatte habe ich diese
Version noch nicht aufgebaut und noch nicht testen können! Bin jedoch
der Meinung, dass der Weg unter dem Strich günstiger ist. Ich werde es
weiter verfolgen, auch vor dem Hintergrund den Arduino nicht fest für
die Slotbahn verbaut zu haben und ihn für weitere Projekte zum basteln
und experimentieren verwenden zu können ;).
Layout mit ATmega168
